OpGW Оборудование и монтаж натяжной узел

Зажим для натяжения оптического кабеля OPGW состоит из внутренней многожиленой проволоки, наружной многожильного провода, встроенного кольца, U-образного кольца, удлинительного кольца, болта, гайки, закрытого штифта и т. Д.

Функция: Этот продукт используется для соединения с столбами и башнями при возведении оптических кабельных линий opgw. Стальная стальная предварительно протяжная проволока с алюминиевым покрытием защищает оптический кабель opgw и повышает сейсмостойкость.


  Свяжитесь с нами
Подробная информация о продукте

Функции:

1. Сила приложения не имеет концентрированной точки, напряжение равномерное, и оно оказывает хорошее защитное действие на оптический кабель.

2. При предпосылке не превышающего поперечной прочности сжатия оптического кабеля, он имеет большее сцепление с оптическим кабелем и может выдерживать большее натяжение.

3. Прочность захвата оптического кабеля не ниже предельного сопротивления на уровне кабеля, такого как прочность на растяжение (uts) 95, что полностью подходит для нужд монтажа оптического кабеля.

Прочность: В соответствии с потребностями клиента, конфигурация составляет 70KN, 80KN, 100KN, 120KN и т. Д. Вес: 4,2 кг

Размеры: 1650MM

Материал: алюминиевая сталь

Категория: Для OPGW

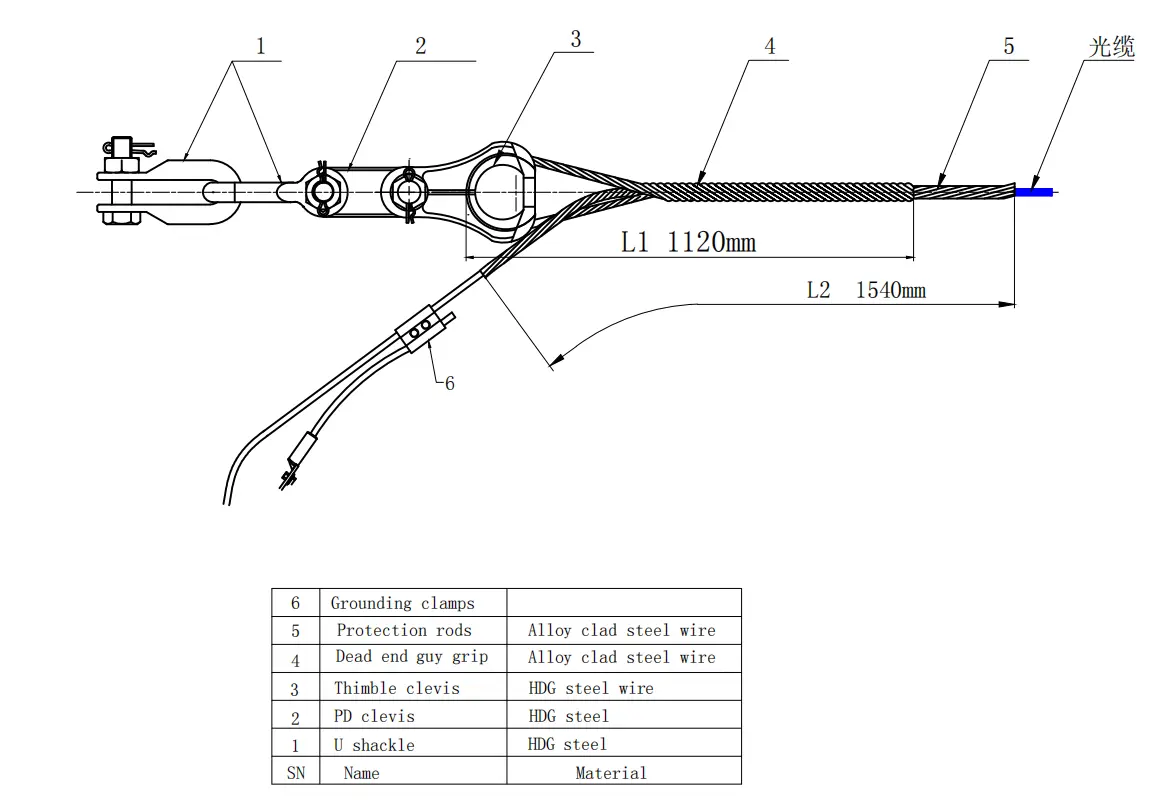

Схема состава продукта


Техническая спецификация продукта:

Сн

Номер модели

Ассортимент кабелей

1

ОНИ 0780

7.2-7.8

2

ОНИ 0880

7.9-8.8

3

ОНИ 1010

8.9-10.1

4

ОНИ 1140

10.2-11.4

5

ОНИ 1280

11.5-12.8

6

ОНИ 1410

12.9-14.1

7

ОНИ 1550

14.2-15.5

8

ОНИ 1730

15.6-17.3

9

ОНИ 1920

17.4-19.2

10

ОНИ 2110

19.3-21.1


Условия использования: Используется для соединения конечных башен, растяжимых башен, башен с большими перепадами высот, башен с углом поворота (угол возвышения) > 25 и соединительных башен.

Этапы установки:

1. Выровняйте отметку установки внешнего провода с оптическим кабелем и отметьте установку.

2. Выровняйте первый набор меток внутреннего провода с метками оптического кабеля.

3. Третья группа делает то же самое, что и вторая группа.

4. Все внутренние провода установлены.

5. Выровняет знак установки наружного провода с отметкой установки внутреннего провода.

6. Сначала оберните одну ногу.

7. Снова намотать другую ногу.

8. Оберните конец наружной проволоки колодец.






Форма продукта
