Кабельный фитинг Торечный зажим для OPGW

Предварительно скрученный зажим натяжения проволоки для оптического кабеля OPGW состоит из внутренней многожильной проволоки, наружной многожильной проволоки, встроенного кольца, подвесной пластины типа PD, подвесного кольца U-типа и т. Д.

Назначение: Выдерживать полное напряжение. Подключите композитный провод заземления оптического волокна к клемме, прочности на растяжение (угол поворота более 25°) или полюсу подключения оптического кабеля.


  Свяжитесь с нами
Подробная информация о продукте

OPGW Оптический кабель Натяжная фитинговая струна

Функции:

a. Даже распределение напряжений, отсутствие точки концентрации напряжения может хорошо защитить оптический кабель.

b. При предпосылке не превышающего поперечной прочности на сжатие оптического кабеля, он имеет большее сцепление с оптическим кабелем и может выдерживать большее натяжение.

c. Прочность захвата оптического кабеля составляет не менее: 95% от предельной прочности на растяжение (UTS) оптического кабеля, что полностью подходит для нужд монтажа оптического кабеля.

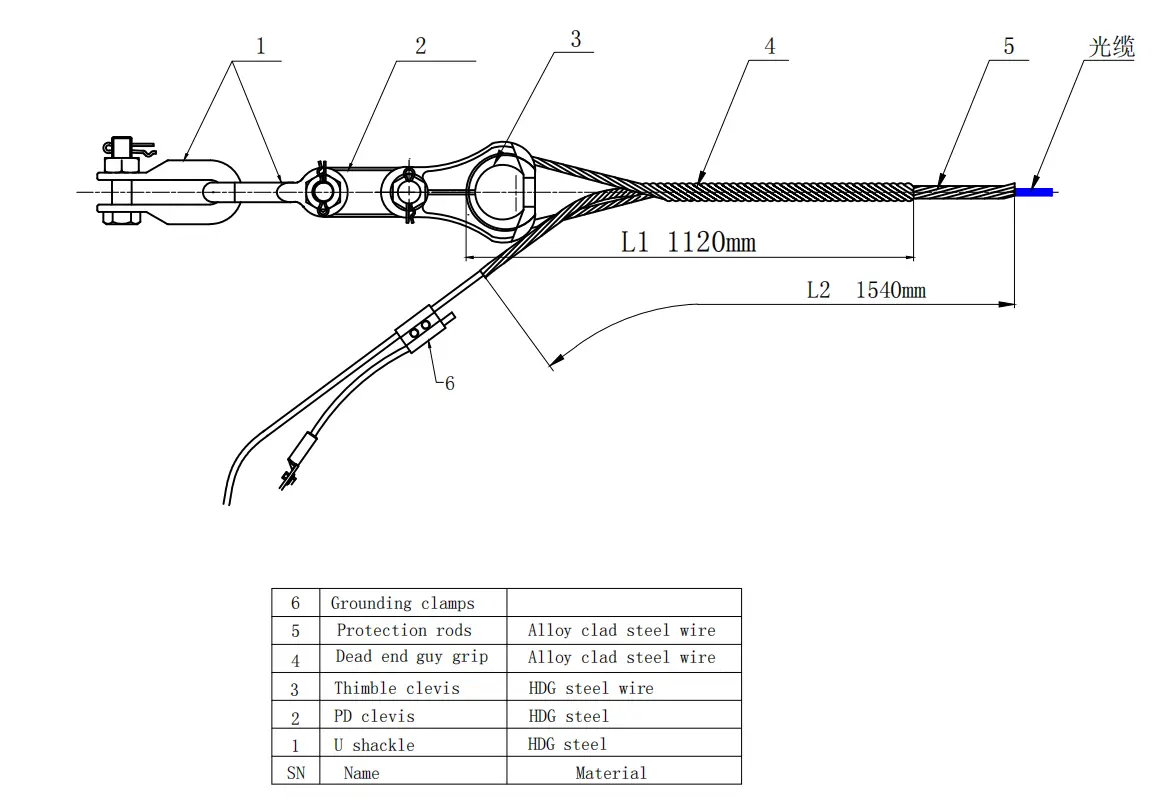

Принципиальная электрическая схема состава продукции:


Техническая спецификация:

Сн

Номер модели

Подходящий диапазон кабелей (мм)

1

ОНИ 0780

7.2-7.8

2

ОНИ 0880

7.9-8.8

3

ОНИ 1010

8.9-10.1

4

ОНИ 1140

10.2-11.4

5

ОНИ 1280

11.5-12.8

6

ОНИ 1410

12.9-14.1

7

ОНИ 1550

14.2-15.5

8

ОНИ 1730

15.6-17.3

9

ОНИ 1920

17.4-19.2

10

ОНИ 2110

19.3-21.1


Уведомление о покупке:

a. В соответствии с предельной прочностью на растяжение и наружным диаметром кабеля OPGW выберите соответствующий натяжной зажим.

b. Количественная конфигурация: 1 комплект/клеммная столбовая башня (включая портальную); 2 комплекта/ растяжимая опорная башня, угол поворота более 25° и соединительная башня OPGW.

c. Стандартная конфигурация зажима является правосторонней в соответствии с направлением скручивания внешнего слоя оптического кабеля OPGW. Если направление скручивания наружного слоя кабеля OPGW левосторонние, это должно быть указано в договоре заказа.

d. Рекомендуется использовать этот зажим один раз после того, как он был под полным напряжением.









Форма продукта
