Набор натяжения OPGW

Предварительно скрученные натяжные зажимы в основном используются для монтажа оптических кабелей на натяжных столбах, угловых столбах и клеммных столбах. Материалом зажима является алюминиевая стальная проволока или оцинкованная стальная проволока, которая обладает хорошими механическими и электрическими свойствами, гарантирующими, что зажим обладает сильной устойчивостью к электрохимической коррозии и усталостной стойкости; прочность сцепления зажима не меньше номинальной прочности на растяжение оптического кабеля 95%.


  Свяжитесь с нами
Подробная информация о продукте

Приложений

1. Растягивающие зажимы для оптических кабелей OPGW в основном используются для подключения оптических кабелей с прочностью на разрыв 160 кН и ниже к растягивающие столбы, угловые столбы и клеммные столбы. В комплект зажима оптического кабеля OPGW входят наружные предварительно скрученные провода, внутренние предварительно скрученные провода, опорные разъемы и провода заземления.

2. Когда оптические кабели OPGW используются в специально разработанных бегущих линиях, таких как большие пролеты, высокое падение, большие углы и т. Д., Когда разрывное усилие достигает 160 кН или более, используется усиленный зажим двойного напряжения.

Функции

1. Установка предварительно скрученного зажима для деформации проста, удобна и быстра. Он не требует каких-либо специальных инструментов и может быть установлен одним человеком. Это может значительно сократить время строительства, повысить эффективность строительства и снизить стоимость строительства; качество установки зажима легко гарантировать, участок можно осмотреть невооруженным глазом, без профессиональной подготовки и специальных инструментов строительного контроля.

2. Полный комплект предварительно скрученного натяжного зажима включает в себя: внешний предварительно скрученный провод, внутренний предварительно скрученный провод, соответствующие разъемы, провод заземления и т. Д.

3. Предварительно скрученный усиленный зажим двойного натяжения принимает трехслойную структуру конструкции внутренних предварительно скрученной проволоки, средних и наружных растяжений предварительно скрученной проволоки. Эта конструкция значительно улучшает прочность на растяжение зажима проволоки и не ограничена такими условиями, как углы линии. В комплект зажимов для проводов входят предварительно скрученные провода, провода заземления и соответствующие разъемы.

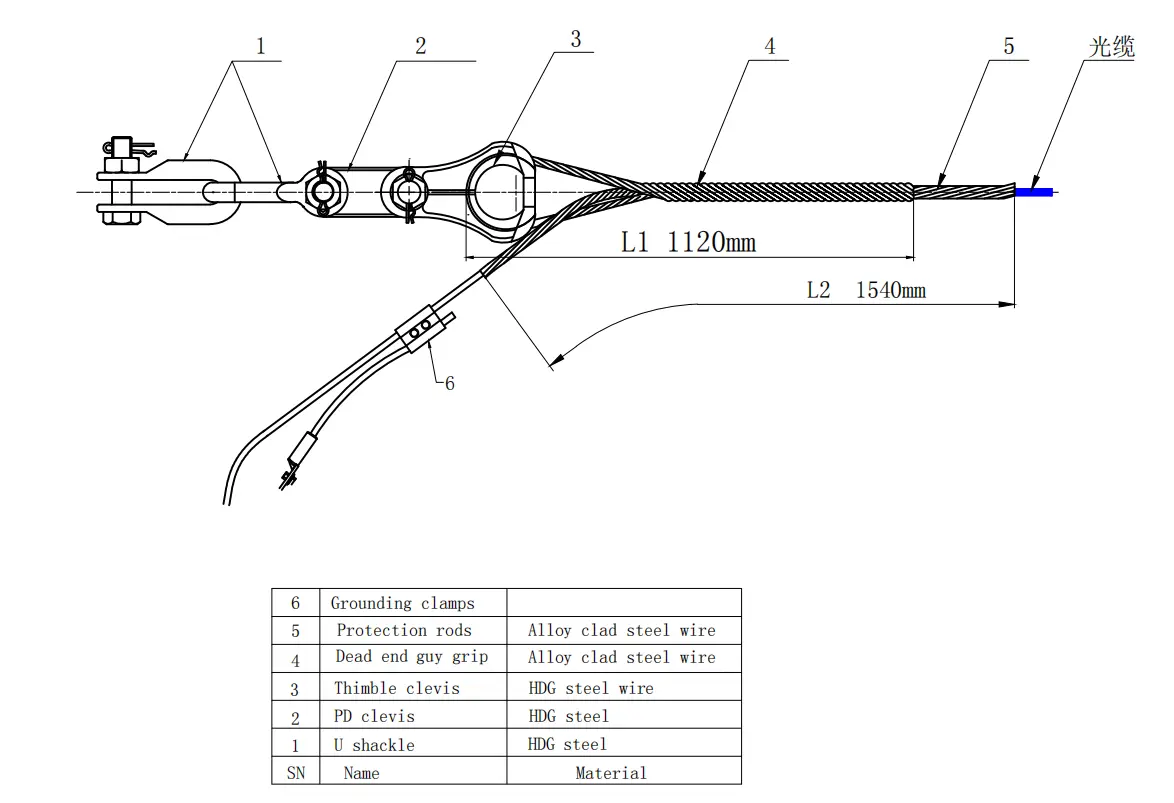

Схема состава продукта


Техническая спецификация продукта:

Сн

Номер модели

Ассортимент кабелей

1

ОНИ 0780

7.2-7.8

2

ОНИ 0880

7.9-8.8

3

ОНИ 1010

8.9-10.1

4

ОНИ 1140

10.2-11.4

5

ОНИ 1280

11.5-12.8

6

ОНИ 1410

12.9-14.1

7

ОНИ 1550

14.2-15.5

8

ОНИ 1730

15.6-17.3

9

ОНИ 1920

17.4-19.2

10

ОНИ 2110

19.3-21.1

Уведомление о покупке:

a. В соответствии с предельной прочностью на растяжение и наружным диаметром кабеля OPGW выберите соответствующий натяжной зажим.

b. Количественная конфигурация: 1 комплект/клеммная столбовая башня (включая портальную); 2 комплекта/ растяжимая опорная башня, угол поворота более 25° и соединительная башня OPGW.

c. Стандартная конфигурация зажима - правосторонняя. Когда требуется левша, это должно быть указано в договоре заказа.

d. Рекомендуется использовать этот зажим один раз после того, как он был под полным напряжением.










Форма продукта
